iOS App Thinning

02 Apr 2019

App Thinning

原因：

在AppStore使用蜂窝更新下载的限制是不能超过150MB，项目大小已经接近临界值，所以需要尽量的减小包体积

苹果官方瘦身方法：

On-Demand Resources

On-Demand Resources Essentials

将图片、音频等资源文件分离出来，开发阶段将资源按照ResourceTag区分，存放在苹果的服务器上。App按需要发起请求，由操作系统来管理下载和存储。App拿到这些资源后释放请求。 下载的资源在多个启动周期内一直存放在设备上，访问更快。

优点：

• 包体积更小，设备能有更多的存储空间
• Lazy loading (Game -> level -> download current resources)
• 很少使用的资源可以放在服务器 (Tutorial)
• 请求内购资源

缺点：

• 惊！资源需要从苹果服务器下载！
• 资源需要按tag区分，制定相应的配置策略
• 代码中管理何时下载，何时释放等，增加资源管理的复杂度
• 不适用于项目，资源占比本来就不大

Slicing (iOS9之后）

Slicing本身并不需要我们做任何事情。 因为上传的包，包括二进制文件和资源文件等都具有Universal的性质，Slicing所做的就是根据设备种类切分资源。 iOS8下载的仍然是Universal包。

IPA文件结构：

1. target
2. resources: 图片、音频、其他静态库包含的bundle
3. Frameworks(里面都是动态库，占了很大的比例，包含swift系统库和第三方库)
4. 权限和配置文件: info.plist, entitlement.plist…
5. Plugins: Widget组件等
6. 其他: 字体文件、国际化的字符串文件、CodeSignature等

// 按文件大小排序
brew install coreutils
du -hs * | gsort -h

资源清理：

1. 清理无用的代码，扫描后需要检查一遍

fus

1. 清理多余的图片资源

LSUnusedResources

1. 图片压缩(webp格式)，视频压缩

WebP

1. 去除重复的依赖库

重复依赖但是没有编译问题是因为引用的是一个动态库，所以编译期间不会有问题。在App启动时加载动态库符号时，控制台会提示 objc[111]: Class *** is implemented in both /../../.. and /../../..，如果两份实现一样不会有问题，但如果有区别结果是不可预知的。如果直接打成静态库而不去除项目中重复的那一份，编译时就会出现报错： duplicated Symbol，一个二进制中是不能有两个重复的符号的

1. 清理多余的pod

MJExtension, Masonry, JSONModel, SwiftJSON, (Charts 使用缩减后的ChartsLite)

1. 编译选项优化

一些比较通用的优化都已经用上了。试了下网上提到的一些，效果不明显，而且有些选项还需要对代码做修改，比如将Enable C++ Exceptions和Enable Objective-C Exceptions设为NO。 综上考虑不对编译选项做修改

将pod的打包方式改为静态库

动态库和静态库

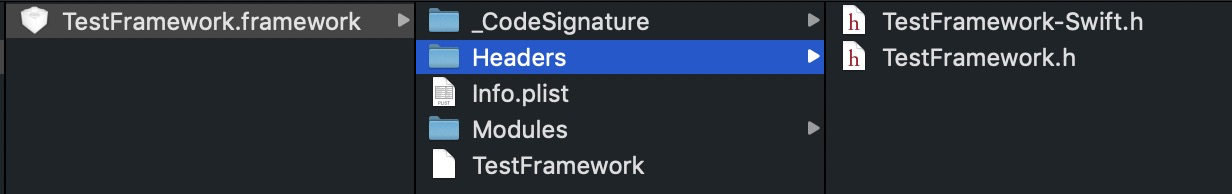

Framework

一个有固定结构的文件夹

主要构成：一个动态库或静态库 + 库所依赖的资源文件(图片、本地化字符串等) + 元数据（描述信息、版本信息等）

动态库是启动时通过dyld加载到内存的(Swift运行库是懒加载的方式)，但虽说是动态库，其作用域仅限于我们的项目以及Widget之间共享。而静态库是在build阶段就链接到主工程二进制文件里的。更详细的介绍可以看苹果官网，这里主要看下本质上有什么区别。

Dynamic Library

// bar.h

#ifndef __foo__bar__
#define __foo__bar__

#include <stdio.h>

int fizz();

#endif /* defined(__foo__bar__) */


// bar.c

#include "bar.h"
#include <CoreFoundation/CoreFoundation.h>

int fizz() {
    CFShow(CFSTR("buzz"));

    return 0;
}

• 编译obj文件

clang -c bar.c -o bar.o

• 打成动态库

libtool -dynamic bar.o -o libfoo_dynamic.dylib -framework CoreFoundation -lSystem

 // main.c
 #include "bar.h"

 int main() {
     return fizz();
 }

• 编译和链接动态库

clang -c main.c -o main.o ld main.o -lSystem -L. -lfoo_dynamic -o test_dynamic

• check symbol

 $ nm test_dynamic
 0000000000001000 A __mh_execute_header
                  U _fizz
 0000000000001fa0 T _main
                  U dyld_stub_binder

• check dylib

 $ otool -L test_dynamic
 test_dynamic:
    /usr/lib/libSystem.B.dylib (compatibility version 1.0.0, current  version 1197.1.1)
     libfoo_dynamic.dylib (compatibility version 0.0.0, current version 0.0.0)

Static Library

• 打成静态库

libtool -static bar.o -o libfoo_static.a

• 链接

ld main.o -framework CoreFoundation -lSystem -L. -lfoo_static -o test_static

• check symbol

 $ nm test_static
                  U _CFShow
                  U ___CFConstantStringClassReference
 0000000000001000 A __mh_execute_header
 0000000000001f90 T _fizz
 0000000000001f70 T _main
                  U dyld_stub_binder

• check lib

 $ otool -L test_static
 test_static:
     /System/Library/Frameworks/CoreFoundation.framework/Versions/A/CoreFoundation (compatibility version 150.0.0, current version 855.17.0)
     /usr/lib/libSystem.B.dylib (compatibility version 1.0.0, current version 1197.1.1)

为何打成静态库会缩小包体积？

其主要原因是静态链接过程中，链接器不会链接静态库中未被app使用到的.o文件，所以未使用到的部分会被剔除。

而动态库则是原原本本的被复制到Frameworks文件夹下的。

关于使用静态库或动态库哪一个更能提升启动速度的问题

网上两种说法都有。分析下两种行为的本质：

假设所有第三方库都使用静态库：主二进制文件大，加载到内存的时间会稍慢（好比打开扫雷和魔兽世界）。但是dyld时间少。

假设所有第三方库都使用动态库：主二进制文件小，加载到内存相对稍快。但是dyld的时间长，主要是加载动态库和定位符号和rebase符号地址等时间。

就我们项目实际的情况来看，减少动态库，增加静态库（导致主二进制文件变大）后，pre-main的时间是缩短了大概50%。说明二进制文件变大对启动时间影响不大，但是dyld的时间确实在启动时间内占了一定的比重。

所以还需要观察项目实际运行情况，可以这样查看pre-main的时间：

Edit Scheme -> Run, Arguments -> Environment Variables

• DYLD_PRINT_STATISTICS 1

pod动态库改为静态库的方法：

pod转静态库的方法：

• 如果所有pod都是纯Swift的库，只需要删除use_frameworks!

• 混编的工程需要在Podfile中添加 use_modula_headers!，并且针对OC的pod需要添加:modular_headers => false

• 在每个pod的podspec中添加 s.static_framework = true

最终使用的方法

偷懒的方法，用ruby脚本的方式，一次性全部将pod转为静态库

生成一个ruby脚本：

module Pod
    class PodTarget
        def static_framework?
        	  return true
        end
    end
end

然后在Podfile 中添加 require_relative 'fileName'，这样就能将能够将pod打成静态库了。

坑：

动态库引用到其他已被打成静态库的pod

运行时会报错：

dyld: Library not loaded: @rpath/FMDB.framework
		Reference from: /../../**.framework/**SDK
		Reson: image not Found

有些第三方提供的SDK为封装好的动态库，而FMDB已经被打成静态库，并被链接到了主二进制文件中。运行时 dyld找不到相应符号，是因为动态库无法引用在静态库中的符号。 在无法将该第三方SDK打成静态库的情况下，只能在ruby脚本中将其依赖的库独立出来，不打成静态库

if pod_name != 'SDWebImage'
		...
	return true

从bundle取本地资源的问题

因为打成静态库后，第三方库的bundle就全部移动mainBundle中，而不再是mainBundle的Frameworks文件夹中了。所以如果原先是通过字符串拼接的方式从动态库中去取的话，就需要做修改，但如果是从bundleForClass的方式，是可以正常取到的

最终效果

安装大小相对老版本小了30多MB

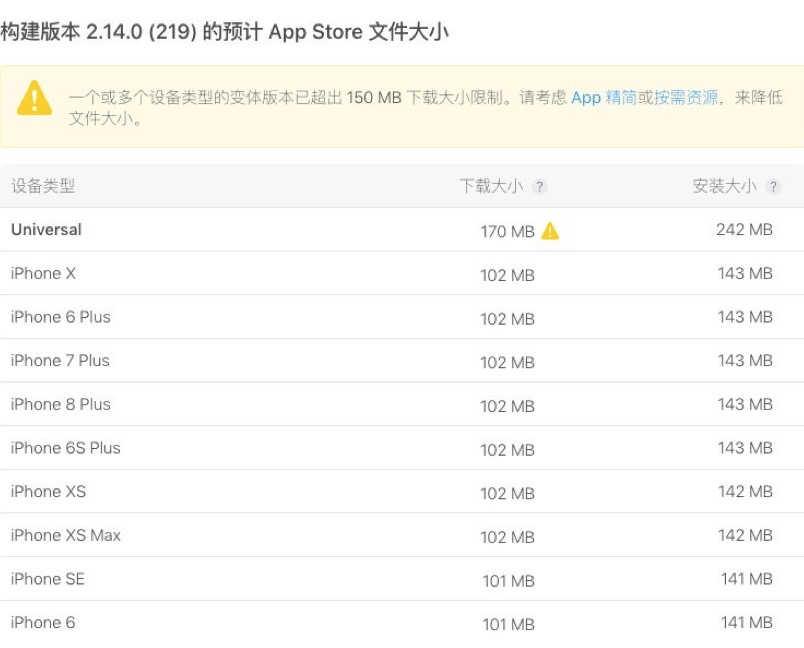

• old version:

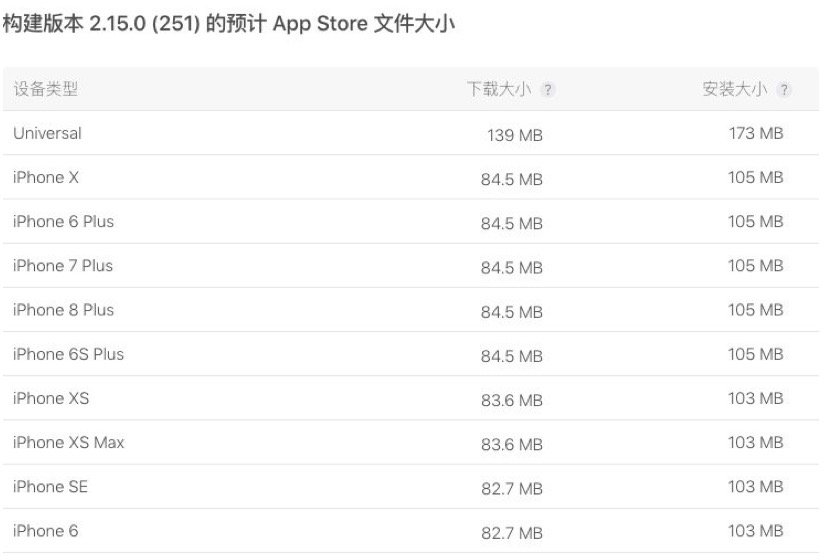

• new version:

启动时间

之后对启动时间也做了个简单的对比（两种情况各运行了10次，取平均值）

优化前平均值为 1.05s

优化后平均值为 0.48s

浅谈bitcode

bitcode也是苹果在iOS9之后的AppThinning中的一项改进方案

什么是bitcode

• 介于源码和机器码之间，在LLVM中的IR（Intermediate Representation)这层
• 由编译器前端clang生成，交给LLVM优化器优化后交给后端生成CPU相应指令

bitcode的作用

将bitcode提供给Apple，由他们针对各种机型（包括新机型）的CPU对代码做二次优化，其本身不会增加包体积，上传的二进制文件会变大，但是不会影响用户的下载大小。

如果开启bitcode，相应的，所有使用的pod都需要开启bitcode，bitcode必须是完整的，否则就是无效的，编译阶段就会报错。

开启bitcode选项后，在debug模式下不会打进bitcode，只有在Archive时才会。

简单使用bitcode

准备一段简单的代码 test.c：

#include <stdio.h>

int main() {
	printf("Hello World!\n");
	return 0;
}

编译成obj文件clang -c test.c -o test.o，这个是稍后用来做对比的文件，看看使用bitcode编译出来的和这个文件有什么不同。

生成一份带bitcode的obj文件 clang -fembed-bitcode -c test.c -o test_bitcode.o

抽离bitcode和cmdline:

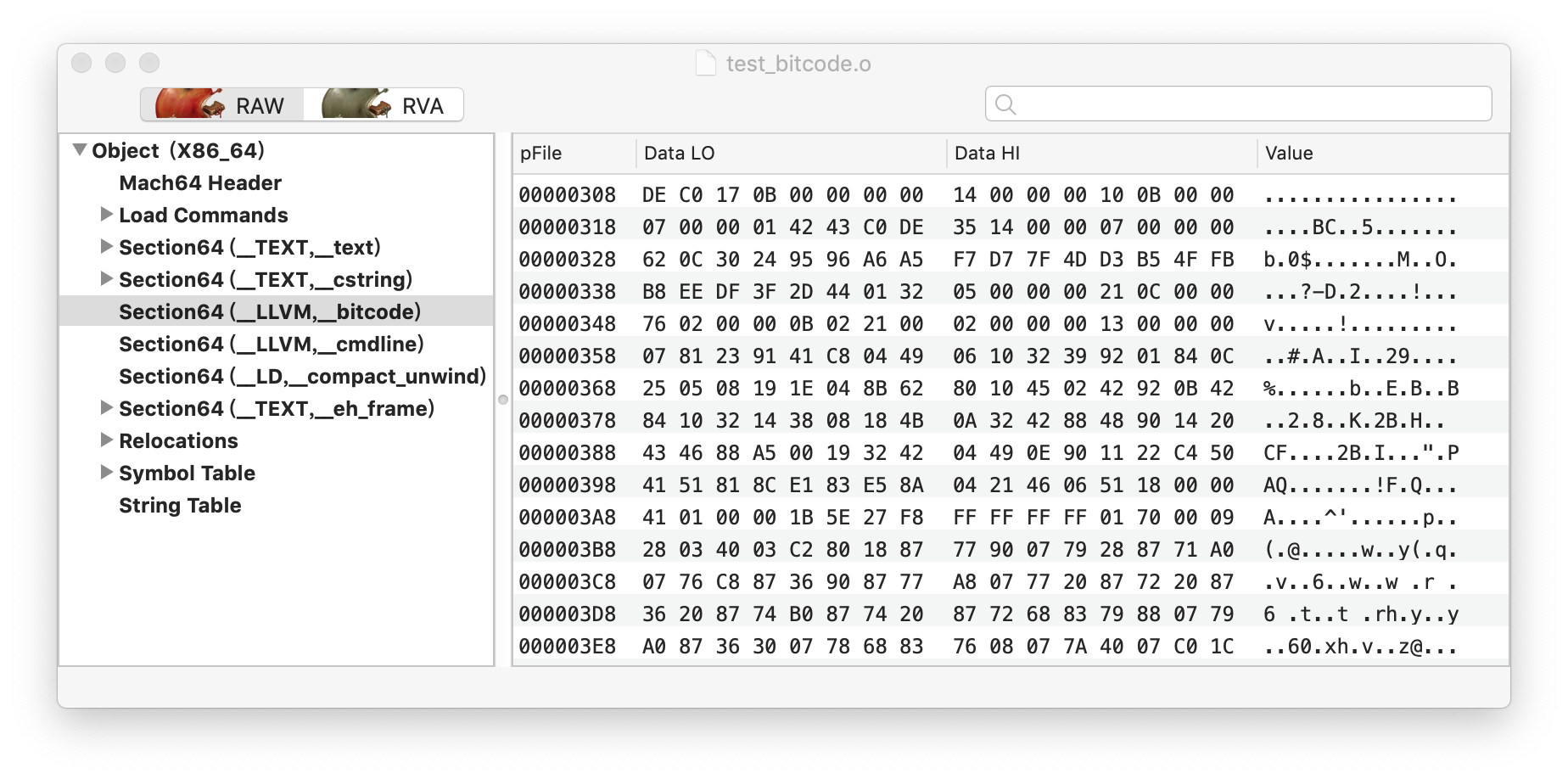

• 查看偏移

otool -l test_bitcode.o | less

• 导出bitcode

dd bs=1 skip=776 count=0x0000000000000b10 if=test_bitcode.o of=test_bitcode.o.bc

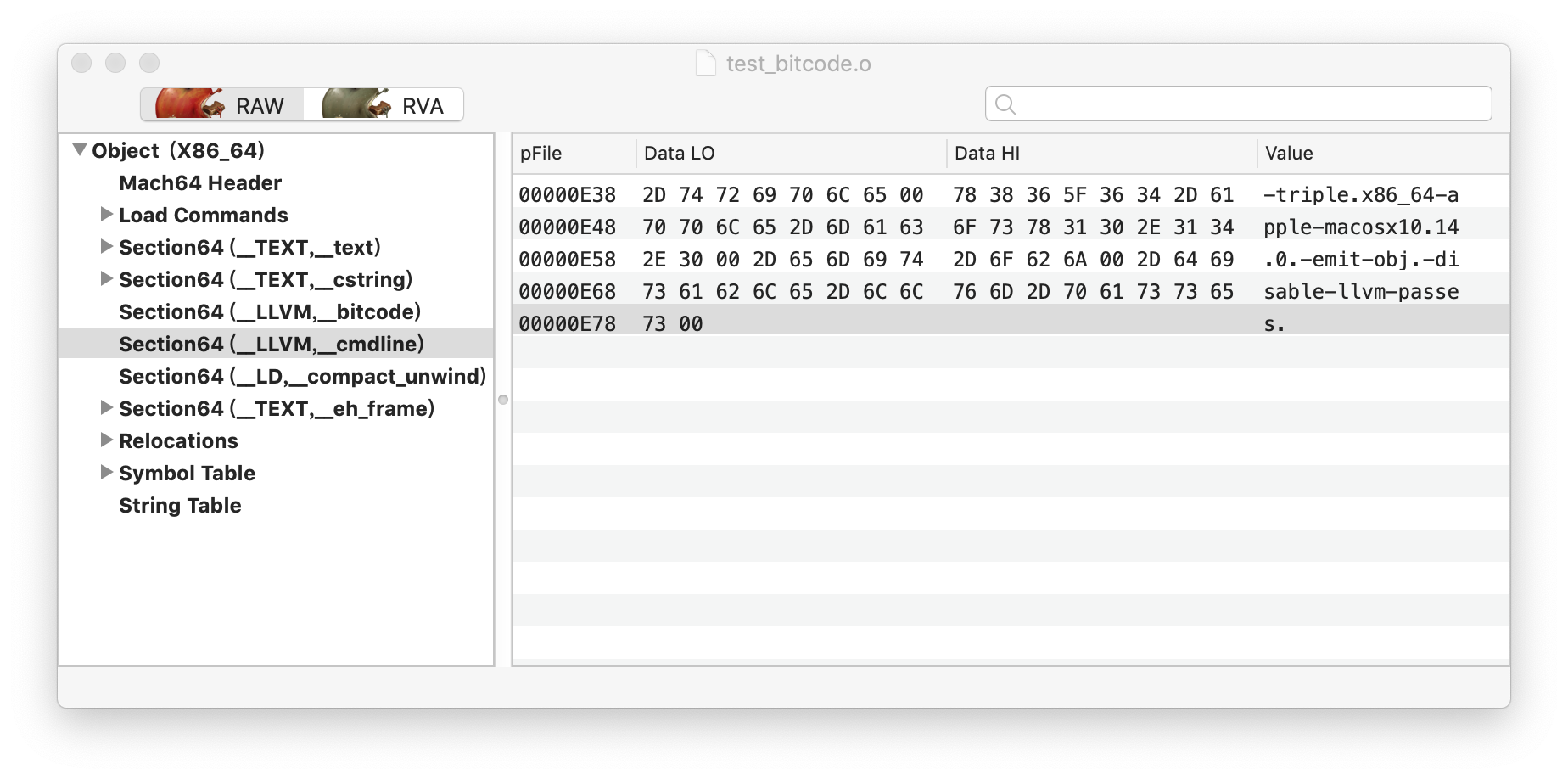

• 导出cmdline

dd bs=1 skip=3640 count=0x0000000000000042 if=test_bitcode.o of=test_bitcode.o.cmdline

• check cmdline

• 通过抽离出来的命令行编译抽离出来的bitcode文件

clang -cc1 -triple x86_64-apple-macosx10.14.0 -emit-obj -disable-llvm-passes test_bitcode.o.bc -o test_rebuild.o

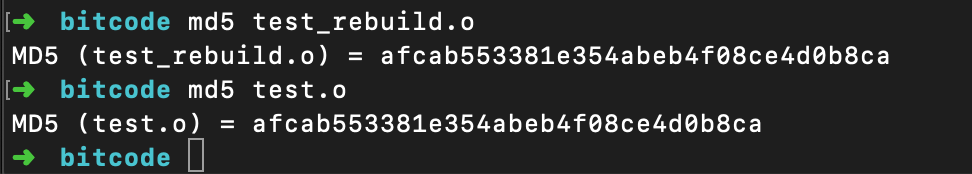

• 校验源码编译的obj和bitcode编译出的obj

###还真是一毛一样呢！！！:P
